このPCについて †
鯖機。そしてSDTV録画機、HDTV/AVCREC視聴専用機。
型番: PCV-R62V7
公式の元スペックはこちら
CPU | PentiumⅢ 600EMHz |
CPUキャッシュ | 1次キャッシュ32KB/2次キャッシュ256KB(CPU内蔵) |
チップセット | 440BX AGPSet |
システムバス | 100MHz |
メモリ | 128MB512MB/最大256MB(SDRAM) |
グラフィックアクセラレータ | nVIDIA RIVA TNT2 Pro(AGP 2xモード動作) ATI RADEON 9500 EVIL COMMAND X(AGP 1xまたは2xモード動作) |
VRAM | 16MB(SDRAM)64MB |
ディスプレイ出力 | 最大1600x1200 60Hz(1677万色)(付属CRTディスプレイ使用時) 対応するディスプレイがあれば2048x1536 75Hz(6万色)までも一応可能 アナログ最大2048x1536 85Hz(1677万色) コンポジット/S端子最大1024x768 DVI-D最大1920x1200 60Hz (デュアルディスプレイ・シアターモード利用可能) |
ハードディスク | 約27GB(Ultra ATA(33))(プライマリスレーブに変更) 40GB(不明)(プライマリマスタ) |
CDドライブ | Sony CRX140E(CD-RW) (CDROM-Read:32x, RW-Read:20x, R-Write:8x, RW-Write:4x) BUFFALO DVR-R42FB(DVD-RW) (CDROM/R-Read:40x, RW-Read:20x, DVD-ROM/-R/+R/-RW/+RW-Read:4.8x, DVD-RAM-Read:1x, CDR-Write:16x, RW-Write:10x, DVD-R-Write:4x, -RW-Write:2x) |
FDD | 3.5インチFDD(3モード, 互換性問題あり:XPでは実質2モード) |
音源機能 | Aureal Vortex2(AU8830) AC97準拠(PCI接続、オンボード) 3Dサウンド対応(DirectSound3D/A3D 2.0 ※Win98SEのみ) |
通信 | 内蔵ダイアルアップモデム(最大56kbps(V.90/K56flex)/最大33.6kbps(V.34)/最大14.4kbps(FAX)) |
PCカード | TypeⅡx1, CardBus対応(PCIボード接続) |
PCCスロット | ジャンク モデムカード(10/100Base-TX対応LAN) または IODATA CBUS2 (USB2.0カード) |
拡張スロット | PCI x3, AGP x1 |
PCIスロット上段 | Logitec LHA-USB2NH (USB2.0ボード) EARTHSOFT PV3 (アナログハイビジョン対応ビデオキャプチャボード) |
PCIスロット中段 | SONY ENX-11「sakura」 (TVチューナーボード) ELSA EX-VISION350TV-PR (TVチューナーボード) |
PCIスロット下段 | Vortex Aureal AU8830 (マルチファンクションボード) |
コネクタ | PS/2(MiniDIN*2),シリアルポート(RS-232C,D-sub 9pin)*1,パラレルポート(D-sub 25pin)*1, USB1.1*2,ライン入力(ステレオミニ),マイク入力(モノラルミニ),ヘッドホン出力(ステレオミニ),VGA出力(D-sub 15pin)*1,DVI-I出力*1,MIDI/ゲーム端子*1,ビデオコンポジット/S兼用端子*2(入力1,出力2),コンポジット入力端子*1,S入力端子*1,ビデオオーディオ端子*3(ステレオミニ*2(入力1,出力1),ステレオピンジャック1),モジュラージャック*2,i.LINK S400端子*2(6pin*1,4pin*1),USB2.0*4,D3入力端子*2,角型光入力端子*2,Ir出力端子*1,USB2.0*2(PCCardタイプと兼用) |
消費電力 | 約90W(増設しているからもっといくだろう)(最大約250W)/スタンバイ時35W(システムサスペンド時5W) |
Preinstall OS | Windows 98 SecondEdition |
注意点 †
- WindowsとPCカード('MR-DPCA2'(AMAZON/公式(ELECOM))との相性は良くはないらしい。
- 時々WAVE出力が時々音飛びのようになります。これはPCIの電源を再供給すれば(=スタンバイでもすれば)直るようです。
- Windows XP からはFDドライブに(3モードとしては)アクセスできません(BIOSで2モードにすれば2モードとしてはアクセスできます)。
- PCCARDスロットはTypeIIx2ですが、1つはモデムカードが刺さっている扱いのようです。
- PCカード型Ethernet(10/100base-TX対応LANカード)は音とびなどの問題も無く快適です。
搭載メモリ512MB(メーカー最大以上)への増設
各種アップデータ
PCV-R62の製品別更新情報はこちら
- CD-RWドライブ(CRX140E)ファームウェアアップデータ
- BIOS 3004 アップデータ(マザーボード)
|
PV3 (クリックで大きめの画像を表示) |
2006年10月29日に購入した。主にPlayStation2専用で(一応DVDプレーヤーがあることはある)、録画は使用していない。また、常にゲームプレイモードを利用しているので遅延も無問題。
Giga Pocket(というか普通のテレビも)のインタレース60fps映像に慣れているせいか強制インタレース解除の無いゲームプレイモードの方がしっくりくるのは私だけでしょうか?
- PlayStation2のDVD再生機能を使用し試しに某韓国人アーティストのレターボックス仕様のPV(4分18.5秒,実質720x360のレターボックス)を720x480iで録画したら、818120KB(当時のファームウェアでは録画時の画質を変更できない)になった。逆算すると25.3Mbpsか…(1440x1080は、実質6倍だから151.9Mbpsくらいになるんだろう)。
- PlayStation2用のハイビジョン対応ソフトを入手したので試してみました。→GT4,VP2。
- TNT2で1440x900x32(bpp)時では960x1080iしかモニタはできなかった。ゲームプレイモードは1600x1080iまで画面表示は正常に動作しました。

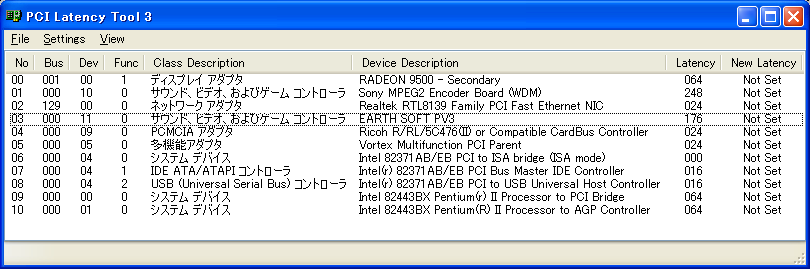

- 画面解像度1920x1080(16bpp)の時、PCIレイテンシをPV3だけ176以上にすると音声有りでも水平解像度1920を正常に表示できました(ゲームプレイモード時のみ)。録画はCPUの関係上録画開始直後の数フレームのみです。
※1920x1080x32(bpp)ではリフレッシュレートが72Hz未満だとオーバーレイを使用できないみたいです。72Hz以上でも使えるときと使えないときがあるみたいで良く分かりません。
- Giga Pocketとの相性はよくない。どちらもオーバーレイが必須なため、どちらかしかモニタできない(予約はどちらも動作します)。
- PV3(ゲームプレイモード)を最小化するとGiga Pocketが起動できますが、表示されるテレビチューナー画面が乱れてしまう場合があるようです。
- ゲームプレイモードも試しましたが、最初は無事に動作していましたがしばらくすると画面が更新されなくなってしまいました。ウィンドウを動かしたり全画面にすると一瞬だけ更新されるので、オーバーレイの自動更新がストップしてしまっただけのようです。
- Giga Pocketのテレビゲーム(psview.exe,Giga Pocket 4.0以前にしか付属していない?)でもこんなことあったなぁ。
- ゲームプレイモードは基本的に動作しないようです。グラフィックメモリの空き容量によっては普通に動作する場合があるようです。
PV3ゲームプレイモード動作可否まとめ
※ただし、すべてHW(1,4)、RIVA TNT2で拡張ツール併用時の動作可否です。
ディスプレイモード | モニタ | ゲーム |
D1/D2 | D3 | D4 | D1/D2 | D3 | D4 |
1280x 720(32bpp) | × | × | × | △ | △(960,1280,1600のみ) | ◎ |
1440x 900(32bpp) | ○ | × | × | ○ | △(960のみ) | ○ |
1920x1080(16bpp) | ○ | × | × | × | ◎(1280以上) | △ |
1920x1080(32bpp)(60Hz以上) | × | × | × | × | × | × |
1920x1080(32bpp)(60Hz未満) | ○ | × | × | ○ | ○(1600以下) | × |
動作可否:
◎ 安定して動作する。
○ 安定して動作する。
× エラーが発生して表示されない、または画面が更新されない。
△ 不安定だがウィンドウサイズによっては動作する。
※ゲームプレイモードが動作する場合、縮小方向のリサイズは一切されない。例えば、D1/D2を表示しようとすると720x480の左から640x480が表示され、残りの80ドット分は見えない。また、拡大方向のリサイズも横方向は問題無いが縦方向を拡大しようとすると画面にゴミとゴーストが表示されてしまう。多分ドライバ(というかハードウェアかも)の仕様。
※最新のファームウェア(PV4化を含む)ではゲームプレイモードは普通に動作するらしいです。
※ATI RADEON 9500ではモニタ時はD1~D5入力まですべて表示できるようです(D5入力はまだ試していませんが)。
ゲームプレイモード時は960x1080iと1440x1080iのみ普通に動作しました。その他の水平解像度では(D1の720やD4の1280を含め)全く表示されないようです。
この場合、ウィンドウを動かしても表示されないため、たぶん転送すらされていないのでしょう。
ちなみにシアターモードはモニタ時は普通に動作、ゲームプレイモード時はGiga Pocketと同じように表示が更新されず、静止画になるようです。
19型ワイド液晶ディスプレイ(1440x900,FTD-W924ADSR/SV) †
電源がよく故障するらしい? 交換用パーツの生産終了によるメーカー修理が不可能なので、起動せずに電源が点滅しだしたら自分で修理できない人は買い換えるしかないようだ。
- 起動時にディスプレイドライバがDDC(EDID?)情報を参照して自動的に最大解像度を追加してくれるらしいです。
- 1440x900の解像度にしていたはずなのに、起動時にその解像度で表示されなくなってしまった…orz
(カスタム解像度があるグラボならそんなに気にならないけど、FMV LIFEBOOKとRADEON 9500の方は、DDC情報が無くなるとドットバイドットにできなくなる)。
- ディスプレイの電源をコンセントから抜いてしばらく放置してみると元に戻りました。この現象はなんなのだろう。
- スピーカーは裏面の下のほうに付いていますが、出力は1+1W。音質はPC付属のスピーカーに比べるとしょぼいです。
テレビ視聴には使えませんが、テレビや音楽、動画などを視聴しないのであればそれなりに使えるのでしょうか。
期待はしない方が良いでしょう。
- 明るさを0にしてもかなり明るい感じがします。この機種ではコントラストを下げると暗くできるようです。
- 画面に何も表示されなくなってしまった。今回は電源コードをコンセントから抜いても時間を置いても、ディスプレイケーブルを差し込み直しても画面に反応が無いため、故障してしまったのだろうか。
- 症状: 電源が入力された瞬間から電源ボタンのLEDが青色(時々オレンジ色)で点滅し、電源を入れることができない。ディスプレイケーブルを接続しないときに表示されるはずの「NO INPUT SIGNAL」も表示されない(電源が入らない?ため)。
- Webでの問い合わせ(2008/11/15)返答(2008/11/19):「1.すべてのケーブルを抜いてから差し込みし直してみる。2.電源ケーブルを別のコンセントに(ry 3.ディスプレイケーブルの(ry 4.他のPCで(ry。」 ・・・。
- 購入店に修理依頼(2008/11/21)返送(2008/12/11): メーカーで修理されて戻ってきたが、色温度調整のみ(!)で画面を表示にできず。
- 購入店に再修理依頼(2008/12/12)返送(2008/12/29): 今度はちゃんと画面が表示された。電源部が壊れていたようで、電源パーツが交換されて戻ってきた。しかし、修理されてもDVI-Dを認識しないのは、やっぱりビデオカード側(OS?)の問題なのだろう。モニタを認識していなくても信号を出力できれば良いのになぁ。
- 同じ症状で故障したので再び修理依頼(2010/04/28)応答(2010/05/13): 電源部が故障しているのを確認したが、交換用パーツの在庫が無くメーカー修理が不可能とのことでポイント還元に応じるとの連絡が入っていた。どうしようかなぁ(色んな意味で)。
- とりあえず、下記のグラフィックカードでテレビをモニタとして使えるのが幸い(ただし、文字が読みづらく解像度が(通常のテレビで800x600や1024x768は十分広いが)低く画面がかなり狭い)。
- どうにかして表示解像度を800x600にできないものだろうか。1024x768だと文字が小さすぎて見えない(テレビ特有のボケが問題)し、800x600や1024x768では狭すぎる。1440x900などの仮想解像度で800x600ぐらいの表示ぐらいが丁度良さそうなのだが(640x480の表示は大きくて見やすいが、見通しが悪すぎる)。
- └→なんとかなった。
21.5型ワイド液晶ディスプレイ(1920x1080,DELL ST2210B)
低価格でHDCP対応のフルHD液晶。前の液晶ディスプレイが修理不可なので買い換えた。
- 付属のDVIケーブルで接続したが普通に認識された。前の液晶でDVI-D接続がWindowsXPで利用出来なかったのは、グラフィックカードでは無くDVI-Dケーブルが壊れていたのだろうか。
- テレビでの利用には向かない液晶らしいが、普通に見られる。前の液晶よりも良い気がする。PCI内臓のアナログチューナーだけど。
- PV3のD3(1080i)でやっと全体をドットバイドットで見られるようになった。水平解像度1920だとゲームプレイモードが動作しない(※HW(1,4)です)のがちょっと残念だけど。
- 2023年12月19日追記:とうとう壊れました。この機種はコンセントを差した瞬間にロゴが表示されますがそれが表示された瞬間に電源が落ちてループするようになりました。電源オンオフ不可。中古で買ってから13年かあ、よく持ったなあ。
ATI RADEON 9500 EVIL COMMAND X
PV3やPCSX2のGSプラグイン、3D描画性能等の件でグラフィックボードを交換してみました。
D-Sub15pinアナログRGB出力・S端子(コンポジット兼用)出力・DVI-I(アナログRGB/デジタル兼用)出力端子を搭載し、通常のテレビやレコーダーなどに出力することが可能(DVI-D <--> HDMI変換ケーブルやアダプターを利用するとハイビジョンテレビにフルハイビジョンで出力できるらしい)。
- Giga Pocketも普通に動作するようです。テレビゲーム(psview.exe)も不具合なく動作しました。
以外だったのは、高解像度でのGiga Pocket全画面表示で、ビデオカプセル選択のGUIアニメーションの描画が驚くほど速くなっていました。
- このビデオカードではデュアルモニタ時のオーバーレイがセカンダリディスプレイには表示できないようです(PV3とGiga Pocket、真空波動研で確認)。
ミラーモード(クローンモード)では両方のディスプレイをプライマリディスプレイに設定すると両方で表示可能。ただし双方で同じ解像度を使用するため、解像度が小さい方のディスプレイに制限されるようです。
- ディスプレイの最高解像度(テレビの場合は1024x768)より広い解像度は通常そのディスプレイの最高解像度を表示画面とする仮想スクリーンになるようです。
- 起動直後(BIOSやDOSなど)はD-Sub15pin端子とその他の端子の1つが同時出力可能のようです(RGB+S端子やRGB+DVI-Dは動作、S端子+DVI-DはS端子側が動作せずDVI-Dのみ動作)。また、Windows上でのオーバースキャンの設定やフィルタの設定、位置・サイズ等の設定は関係ないようです。
- DOSや自作系OSなどの動作はグラフィックボードは画面モードの設定以外は関係ないため、普通に動作するようです。
- 自作系OSなどがS端子でレコーダー等に録画できるのが以外と便利だと思います。
アナログRGB出力でPCモニタを確認しながらS端子出力側を録画できますし
(→動画例1と例2
(リンク先の動画を視聴するには、会員登録してログインする必要があります))。
- ディスプレイとDVI-D接続で使用していたがいつの間にかWindows環境では認識しなくなってしまった。BIOS起動時などはDVI-D出力側にもそのディスプレイの解像度で出力されているのが謎ですが、どうやったら元に戻せるのでしょうか・・・。
- 液晶ディスプレイを買い換えたが、普通に認識された。少なくてもグラフィックボード側の不具合では無かったらしい。DVI-Dケーブルが悪かったのだろうか。
ELSA EX-VISION 350TV-PR
Giga Pocket のキャプチャーボード (ENX-11 SAKURA)の映像信号入力が弱くなったような画質になってきたので交換した。
ソフトウェアエンコードだが品質を速度優先にすればギリギリ使える。
ATI RADEON 9500 EVIL COMMAND X グラフィックボードのVESA BIOS情報
VBEI (VBE information) の出力結果
[VGA-ROMBIOS (C0000h) information]
Initial Size 104 pages (53248 bytes)
Initial Entry E9 60 06 (jmp 0666h)
[PCI Extended ROM information]
PCIRom Header C000:0178h
Vendor ID 1002h
Device ID 4144h
Vital PD at C000:0000h (none)
PCID size 18h (24 bytes)
PCID revision 0
Class code 030000h (base 03h sub 00h progIF 00h)
Image Size 104 pages (53248 bytes)
ROM OEM rev. 0804h
Code type 00h (x86-PC)
PCID indicator 80h (last image)
[VESA BIOS information]
VBE Version 2.0
OEM String at 3923:1E7Eh (built in VbeInfoBlock)
OEM String "ATI R300"
Capabilities 00000001h ( 8bitDAC )
Total Memory 65536 Kbytes
OEM Revision 1.0
OEM VendorName "ATI Technologies Inc."
OEM Product "R300"
OEM RevisionStr "01.00"
VideoMode Table 3923:1DA0h (built in VbeInfoBlock)
Video Modes...
6Ah, 102h, 104h, 182h, 10Dh, 10Eh, 10Fh, 120h, 192h, 193h, 194h, 195h
196h, 1A2h, 1A3h, 1A4h, 1A5h, 1A6h, 1B2h, 1B3h, 1B4h, 1B5h, 1B6h, 1C2h
1C3h, 1C4h, 1C5h, 1C6h, 100h, 183h, 184h, 185h, 186h, 101h, 110h, 111h
112h, 121h, 103h, 113h, 114h, 115h, 122h, 105h, 116h, 117h, 118h, 123h
107h, 119h, 11Ah, 11Bh, 124h, 109h, 10Ah, 130h
[VBE 2.0 32bit protected mode interface]
PM-I/F table C000:574Ah
Size of table 01B7h (439 Bytes)
Func 05 offset 0026h (C000:5770h)
Func 07 offset 0094h (C000:57DEh)
Func 09 offset 00E0h (C000:582Ah)
Port&Mem offset 000Ch (C000:5756h)
I/O ports...
D810h,D816h,D854h,D838h,D83Ch,D85Ch,D800h,D804h,D8B0h,D8B2h,D8B4h
Memory location...
(none)
[VESA DPMS(VBE/PM) Information]
DPMS Version 1.0
State Signals 7h ( StandBy Suspend PowerOff )
Current Status 0h (On)
[VESA VBE/DDC Information]
DDC level 2( DDC2 )
EDID Trans Time 2 seconds
VBEI -s での出力結果 †
Mode Reso Color Wnd-A Wnd-B Siz Gr Wnd-Func Linear ColorMap
6A 800x600 4vga A000rw ------ 64 64 C000:53BF --------
102 800x600 4vga A000rw ------ 64 64 C000:53BF --------
104 1024x768 4vga A000rw ------ 64 64 C000:53BF --------
182 320x200 8pix A000rw ------ 64 64 C000:53BF E0000000
10D 320x200 15bpp A000rw ------ 64 64 C000:53BF E0000000 .rrrrrgggggbbbbb
10E 320x200 16bpp A000rw ------ 64 64 C000:53BF E0000000 rrrrrggggggbbbbb
10F 320x200 24bpp A000rw ------ 64 64 C000:53BF E0000000 rrrrrrrrggggggggbbbbbbbb
120 320x200 32bpp A000rw ------ 64 64 C000:53BF E0000000 ........rrrrrrrrggggggggbbbbbbbb
192 320x240 8pix A000rw ------ 64 64 C000:53BF E0000000
193 320x240 15bpp A000rw ------ 64 64 C000:53BF E0000000 .rrrrrgggggbbbbb
194 320x240 16bpp A000rw ------ 64 64 C000:53BF E0000000 rrrrrggggggbbbbb
195 320x240 24bpp A000rw ------ 64 64 C000:53BF E0000000 rrrrrrrrggggggggbbbbbbbb
196 320x240 32bpp A000rw ------ 64 64 C000:53BF E0000000 ........rrrrrrrrggggggggbbbbbbbb
1A2 400x300 8pix A000rw ------ 64 64 C000:53BF E0000000
1A3 400x300 15bpp A000rw ------ 64 64 C000:53BF E0000000 .rrrrrgggggbbbbb
1A4 400x300 16bpp A000rw ------ 64 64 C000:53BF E0000000 rrrrrggggggbbbbb
1A5 400x300 24bpp A000rw ------ 64 64 C000:53BF E0000000 rrrrrrrrggggggggbbbbbbbb
1A6 400x300 32bpp A000rw ------ 64 64 C000:53BF E0000000 ........rrrrrrrrggggggggbbbbbbbb
1B2 512x384 8pix A000rw ------ 64 64 C000:53BF E0000000
1B3 512x384 15bpp A000rw ------ 64 64 C000:53BF E0000000 .rrrrrgggggbbbbb
1B4 512x384 16bpp A000rw ------ 64 64 C000:53BF E0000000 rrrrrggggggbbbbb
1B5 512x384 24bpp A000rw ------ 64 64 C000:53BF E0000000 rrrrrrrrggggggggbbbbbbbb
1B6 512x384 32bpp A000rw ------ 64 64 C000:53BF E0000000 ........rrrrrrrrggggggggbbbbbbbb
1C2 640x350 8pix A000rw ------ 64 64 C000:53BF E0000000
1C3 640x350 15bpp A000rw ------ 64 64 C000:53BF E0000000 .rrrrrgggggbbbbb
1C4 640x350 16bpp A000rw ------ 64 64 C000:53BF E0000000 rrrrrggggggbbbbb
1C5 640x350 24bpp A000rw ------ 64 64 C000:53BF E0000000 rrrrrrrrggggggggbbbbbbbb
1C6 640x350 32bpp A000rw ------ 64 64 C000:53BF E0000000 ........rrrrrrrrggggggggbbbbbbbb
100 640x400 8pix A000rw ------ 64 64 C000:53BF E0000000
183 640x400 15bpp A000rw ------ 64 64 C000:53BF E0000000 .rrrrrgggggbbbbb
184 640x400 16bpp A000rw ------ 64 64 C000:53BF E0000000 rrrrrggggggbbbbb
185 640x400 24bpp A000rw ------ 64 64 C000:53BF E0000000 rrrrrrrrggggggggbbbbbbbb
186 640x400 32bpp A000rw ------ 64 64 C000:53BF E0000000 ........rrrrrrrrggggggggbbbbbbbb
101 640x480 8pix A000rw ------ 64 64 C000:53BF E0000000
110 640x480 15bpp A000rw ------ 64 64 C000:53BF E0000000 .rrrrrgggggbbbbb
111 640x480 16bpp A000rw ------ 64 64 C000:53BF E0000000 rrrrrggggggbbbbb
112 640x480 24bpp A000rw ------ 64 64 C000:53BF E0000000 rrrrrrrrggggggggbbbbbbbb
121 640x480 32bpp A000rw ------ 64 64 C000:53BF E0000000 ........rrrrrrrrggggggggbbbbbbbb
103 800x600 8pix A000rw ------ 64 64 C000:53BF E0000000
113 800x600 15bpp A000rw ------ 64 64 C000:53BF E0000000 .rrrrrgggggbbbbb
114 800x600 16bpp A000rw ------ 64 64 C000:53BF E0000000 rrrrrggggggbbbbb
115 800x600 24bpp A000rw ------ 64 64 C000:53BF E0000000 rrrrrrrrggggggggbbbbbbbb
122 800x600 32bpp A000rw ------ 64 64 C000:53BF E0000000 ........rrrrrrrrggggggggbbbbbbbb
105 1024x768 8pix A000rw ------ 64 64 C000:53BF E0000000
116 1024x768 15bpp A000rw ------ 64 64 C000:53BF E0000000 .rrrrrgggggbbbbb
117 1024x768 16bpp A000rw ------ 64 64 C000:53BF E0000000 rrrrrggggggbbbbb
118 1024x768 24bpp A000rw ------ 64 64 C000:53BF E0000000 rrrrrrrrggggggggbbbbbbbb
123 1024x768 32bpp A000rw ------ 64 64 C000:53BF E0000000 ........rrrrrrrrggggggggbbbbbbbb
107 1280x1024 8pix A000rw ------ 64 64 C000:53BF E0000000
119 1280x1024 15bpp A000rw ------ 64 64 C000:53BF E0000000 .rrrrrgggggbbbbb
11A 1280x1024 16bpp A000rw ------ 64 64 C000:53BF E0000000 rrrrrggggggbbbbb
11B 1280x1024 24bpp A000rw ------ 64 64 C000:53BF E0000000 rrrrrrrrggggggggbbbbbbbb
124 1280x1024 32bpp A000rw ------ 64 64 C000:53BF E0000000 ........rrrrrrrrggggggggbbbbbbbb
109 132x25 4txt ------ ------ 0 0 0000:0000 --------
10A 132x43 4txt ------ ------ 0 0 0000:0000 --------
130 132x44 4txt ------ ------ 0 0 0000:0000 --------
画面モード別のvbeiの出力結果 †
- 640x480(256色)モードの出力結果
[Mode 101h]
Mode Attributes 00BBh ( Color Graphics NonVGA Window Linear )
Window A A000h ( Read/Write )
Window B ----
Window Size 64 KBytes
Granularity 64 KBytes
Window Func. C000:53BFh
Bytes/Scanline 640 Bytes
Resolution 640x480
Character size 8x16
Memory plane(s) 1
Bits per pixel 8 Bits
Memory model 4 (Packed pixel)
Bank(s) 1 Bank
Bank size 0 KBytes
Image page(s) 203 Pages
FrameBuff addr. E0000000h
Offscrn offset E004B000h
Offscrn size -300 KBytes
- 1280x1024(65536色)モードの出力結果
[Mode 11Ah]
Mode Attributes 00BBh ( Color Graphics NonVGA Window Linear )
Window A A000h ( Read/Write )
Window B ----
Window Size 64 KBytes
Granularity 64 KBytes
Window Func. C000:53BFh
Bytes/Scanline 2560 Bytes
Resolution 1280x1024
Character size 8x16
Memory plane(s) 1
Bits per pixel 16 Bits
Memory model 6 (Direct color)
Bank(s) 1 Bank
Bank size 0 KBytes
Image page(s) 24 Pages
Bit position(R) Pos11 Size 5 (bit 15-11 : 5 Bits)
(G) Pos 5 Size 6 (bit 10-5 : 6 Bits)
(B) Pos 0 Size 5 (bit 4-0 : 5 Bits)
(Reserved) Pos 0 Size 0 (none)
Bit positioning MSB(bit15) rrrrrggggggbbbbb LSB(bit0)
DirectColorInfo 0
FrameBuff addr. E0000000h
Offscrn offset E0280000h
Offscrn size -2560 KBytes
- 512x384(4294967296色)モードの出力結果
[Mode 1B6h]
Mode Attributes 00BBh ( Color Graphics NonVGA Window Linear )
Window A A000h ( Read/Write )
Window B ----
Window Size 64 KBytes
Granularity 64 KBytes
Window Func. C000:53BFh
Bytes/Scanline 2048 Bytes
Resolution 512x384
Character size 8x16
Memory plane(s) 1
Bits per pixel 32 Bits
Memory model 6 (Direct color)
Bank(s) 1 Bank
Bank size 0 KBytes
Image page(s) 84 Pages
Bit position(R) Pos16 Size 8 (bit 23-16 : 8 Bits)
(G) Pos 8 Size 8 (bit 15-8 : 8 Bits)
(B) Pos 0 Size 8 (bit 7-0 : 8 Bits)
(Reserved) Pos 0 Size 0 (none)
Bit positioning MSB(bit31) ........rrrrrrrrggggggggbbbbbbbb LSB(bit0)
DirectColorInfo 0
FrameBuff addr. E0000000h
Offscrn offset E00C0000h
Offscrn size -768 KBytes
nVIDIA RIVA TNT2/TNT2 Pro グラフィックボード VESA BIOS情報
VBEI (VBE information) の出力結果 †
[VGA-ROMBIOS (C0000h) information]
Initial Size 74 pages (37888 bytes)
Initial Entry EB 4B 37 (jmp short 0050h)
[PCI Extended ROM information]
PCIRom Header C000:02A7h
Vendor ID 10DEh
Device ID 0028h
Vital PD at C000:0000h (none)
PCID size 18h (24 bytes)
PCID revision 0
Class code 030000h (base 03h sub 00h progIF 00h)
Image Size 74 pages (37888 bytes)
ROM OEM rev. 0001h
Code type 00h (x86-PC)
PCID indicator 80h (last image)
[VESA BIOS information]
VBE Version 3.0
OEM String at 365D:1E7Eh (built in VbeInfoBlock)
OEM String "NVidia"
Capabilities 00000001h ( 8bitDAC )
Total Memory 4096 Kbytes
OEM Revision 2.5
OEM VendorName "NVidia Corporation"
OEM Product "Riva TNT"
OEM RevisionStr "Chip Rev B1"
VideoMode Table 365D:1DA0h (built in VbeInfoBlock)
Video Modes...
100h, 101h, 102h, 103h, 104h, 105h, 106h, 107h, 108h, 109h, 10Ah, 10Bh
10Ch, 10Eh, 10Fh, 111h, 112h, 114h, 115h, 117h, 118h, 11Ah, 130h, 131h
132h, 133h, 134h, 135h, 136h, 13Dh, 13Eh, 145h, 146h
[VBE 2.0 32bit protected mode interface]
PM-I/F table C000:0336h
Size of table 0124h (292 Bytes)
Func 05 offset 0008h (C000:033Eh)
Func 07 offset 0039h (C000:036Fh)
Func 09 offset 00AFh (C000:03E5h)
Port&Mem offset 00F6h (C000:042Ch)
I/O ports...
3B4h, 3B5h, 3BAh, 3C0h, 3C1h, 3C4h, 3C5h, 3C6h, 3C7h, 3C8h, 3C9h, 3CCh
3CEh, 3CFh, 3D0h, 3D1h, 3D2h, 3D3h, 3D4h, 3D5h, 3DAh
Memory location...
(none)
[VBE 3.0 16bit protected mode interface]
PMInfoBlock at C000:005Eh
PM Entry Point 0058h (C000:0058h)
PM Initialize 005Bh (C000:005Bh)
[VESA DPMS(VBE/PM) Information]
DPMS Version 1.0
State Signals 7h ( StandBy Suspend PowerOff )
Current Status 0h (On)
[VESA VBE/DDC Information]
DDC level 82( DDC2 )
EDID Trans Time 1 second
VBEI -s での出力結果 †
Mode Reso Color Wnd-A Wnd-B Siz Gr Wnd-Func Linear ColorMap
100 640x400 8pix A000rw ------ 64 64 C000:4E63 E4000000
101 640x480 8pix A000rw ------ 64 64 C000:4E63 E4000000
102 800x600 4vga A000rw ------ 64 64 C000:4E63 --------
103 800x600 8pix A000rw ------ 64 64 C000:4E63 E4000000
104 1024x768 4vga A000rw ------ 64 64 C000:4E63 --------
105 1024x768 8pix A000rw ------ 64 64 C000:4E63 E4000000
106 1280x1024 4vga A000rw ------ 64 64 C000:4E63 --------
107 1280x1024 8pix A000rw ------ 64 64 C000:4E63 E4000000
108 80x60 4txt B800rw ------ 32 32 C000:4E63 E4000000
109 132x25 4txt B800rw ------ 32 32 C000:4E63 E4000000
10A 132x43 4txt B800rw ------ 32 32 C000:4E63 E4000000
10B 132x50 4txt B800rw ------ 32 32 C000:4E63 E4000000
10C 132x60 4txt B800rw ------ 32 32 C000:4E63 E4000000
10E 320x200 16bpp A000rw ------ 64 64 C000:4E63 E4000000 rrrrrggggggbbbbb
10F 320x200 32bpp A000rw ------ 64 64 C000:4E63 E4000000 aaaaaaaarrrrrrrrggggggggbbbbbbbb
111 640x480 16bpp A000rw ------ 64 64 C000:4E63 E4000000 rrrrrggggggbbbbb
112 640x480 32bpp A000rw ------ 64 64 C000:4E63 E4000000 aaaaaaaarrrrrrrrggggggggbbbbbbbb
114 800x600 16bpp A000rw ------ 64 64 C000:4E63 E4000000 rrrrrggggggbbbbb
115 800x600 32bpp A000rw ------ 64 64 C000:4E63 E4000000 aaaaaaaarrrrrrrrggggggggbbbbbbbb
117 1024x768 16bpp A000rw ------ 64 64 C000:4E63 E4000000 rrrrrggggggbbbbb
118 1024x768 32bpp A000rw ------ 64 64 C000:4E63 E4000000 aaaaaaaarrrrrrrrggggggggbbbbbbbb
11A 1280x1024 16bpp A000rw ------ 64 64 C000:4E63 E4000000 rrrrrggggggbbbbb
130 320x200 8pix A000rw ------ 64 64 C000:4E63 E4000000
131 320x400 8pix A000rw ------ 64 64 C000:4E63 E4000000
132 320x400 16bpp A000rw ------ 64 64 C000:4E63 E4000000 rrrrrggggggbbbbb
133 320x400 32bpp A000rw ------ 64 64 C000:4E63 E4000000 aaaaaaaarrrrrrrrggggggggbbbbbbbb
134 320x240 8pix A000rw ------ 64 64 C000:4E63 E4000000
135 320x240 16bpp A000rw ------ 64 64 C000:4E63 E4000000 rrrrrggggggbbbbb
136 320x240 32bpp A000rw ------ 64 64 C000:4E63 E4000000 aaaaaaaarrrrrrrrggggggggbbbbbbbb
13D 640x400 16bpp A000rw ------ 64 64 C000:4E63 E4000000 rrrrrggggggbbbbb
13E 640x400 32bpp A000rw ------ 64 64 C000:4E63 E4000000 aaaaaaaarrrrrrrrggggggggbbbbbbbb
145 1600x1200 8pix A000rw ------ 64 64 C000:4E63 E4000000
146 1600x1200 16bpp A000rw ------ 64 64 C000:4E63 E4000000 rrrrrggggggbbbbb
画面モード別のvbeiの出力結果 †
- 640x480(256色)モードの出力結果
[Mode 101h]
Mode Attributes 039Fh ( ConsoleBIOS Color Graphics Window Linear DoubleScan Interlaced )
Window A A000h ( Read/Write )
Window B ----
Window Size 64 KBytes
Granularity 64 KBytes
Window Func. C000:4E63h
Bytes/Scanline 640 Bytes
Resolution 640x480
Character size 8x16
Memory plane(s) 1
Bits per pixel 8 Bits
Memory model 4 (Packed pixel)
Bank(s) 1 Bank
Bank size 0 KBytes
Image page(s) 11 Pages
FrameBuff addr. E4000000h
Offscrn offset 00000000h
Offscrn size 0 KBytes
Max Pixel Clock 229.500000 MHz
LFB Bytes/Scanline 640 Bytes
Banked Image page(s) 11 Pages
LFB Image page(s) 11 Pages
- 132x60(16色テキスト)モードの出力結果
[Mode 10Ch]
Mode Attributes 038Fh ( ConsoleBIOS Color Text Window Linear DoubleScan Interlaced )
Window A B800h ( Read/Write )
Window B ----
Window Size 32 KBytes
Granularity 32 KBytes
Window Func. C000:4E63h
Bytes/Scanline 264 Bytes
Resolution 132x60
Character size 8x8
Memory plane(s) 1
Bits per pixel 4 Bits
Memory model 0 (Text)
Bank(s) 1 Bank
Bank size 0 KBytes
Image page(s) 0 Page
FrameBuff addr. E4000000h
Offscrn offset 00000000h
Offscrn size 0 KBytes
Max Pixel Clock 108.500000 MHz
LFB Bytes/Scanline 264 Bytes
Banked Image page(s) 0 Page
LFB Image page(s) 0 Page
- 1024x768(16777216色)モードの出力結果
[Mode 118h]
Mode Attributes 039Fh ( ConsoleBIOS Color Graphics Window Linear DoubleScan Interlaced )
Window A A000h ( Read/Write )
Window B ----
Window Size 64 KBytes
Granularity 64 KBytes
Window Func. C000:4E63h
Bytes/Scanline 4096 Bytes
Resolution 1024x768
Character size 8x16
Memory plane(s) 1
Bits per pixel 32 Bits
Memory model 6 (Direct color)
Bank(s) 1 Bank
Bank size 0 KBytes
Image page(s) 0 Page
Bit position(R) Pos16 Size 8 (bit 23-16 : 8 Bits)
(G) Pos 8 Size 8 (bit 15-8 : 8 Bits)
(B) Pos 0 Size 8 (bit 7-0 : 8 Bits)
(Reserved) Pos24 Size 8 (bit 31-24 : 8 Bits)
Bit positioning MSB(bit31) aaaaaaaarrrrrrrrggggggggbbbbbbbb LSB(bit0)
DirectColorInfo 0
FrameBuff addr. E4000000h
Offscrn offset 00000000h
Offscrn size 0 KBytes
Max Pixel Clock 229.500000 MHz
LFB Bytes/Scanline 4096 Bytes
Banked Image page(s) 0 Page
LFB Image page(s) 0 Page
LFB Bit position(R) Pos16 Size 8 (bit 23-16 : 8 Bits)
(G) Pos 8 Size 8 (bit 15-8 : 8 Bits)
(B) Pos 0 Size 8 (bit 7-0 : 8 Bits)
(Reserved) Pos24 Size 8 (bit 31-24 : 8 Bits)
LFB Bit positioning MSB(bit31) aaaaaaaarrrrrrrrggggggggbbbbbbbb LSB(bit0)
コメントらん †
- CRT(CPD-E200)がとうとうやばい。画面が暗くなって、真っ黒になってしまう現象が発生。今は表示をオフにしてしばらく放って置くと復活するが、そのまま使っているとTVを観ているときでも暗くなっていって観られなく現象が発生。もうじき暗くなったまま戻らなくなる気がする。完全に壊れる前に新しいモニタを入手しないとなぁ…。とりあえずXGAでも\10kしない安液晶でも手に入れとこうかなぁ。普通のTV無くて、このPCで観ているので、TV観れなくなるのはさびしいなぁ。(ネットワークで観られるようにはしてあるけど、LANネットワーク接続がUSB1.1/10baseなのでまともにみれたもんじゃない)。 -- nika 2006/09/10 (日) 20:05:48
- なぜか何事もなかったように普通に使えるようになりました。原因はなんだったんだろう…。でもいつ壊れるか分からないのは変わらない。モニタ買わなきゃw。…画面が前より明るくなったような気がするが気のせい・・・? -- nika 2006/09/12 (火) 10:17:55
- ディスプレイを買い換えました。以前使っていたディスプレイは捨てるつもりです。 -- nika 2006/10/18 (水) 01:13:16
- グラボ交換情報を追加しました。 -- nika 2007/09/19 (水) 11:04:11
- アナログTVチューナー交換情報を追加しました。 -- nika 2011/04/29 (金) 07:44:54
